抗冲击波密闭门的结构组成

抗冲击波密闭门是一种用于矿井井下爆破材料库和爆破材料发放硐室的安全设备，能有效阻止爆炸冲击波及爆炸产生的火焰、有毒气体向外扩散。

一、结构组成

门框：采用不等边角钢组焊框架结构，具有较强的稳定性和抗冲击性。

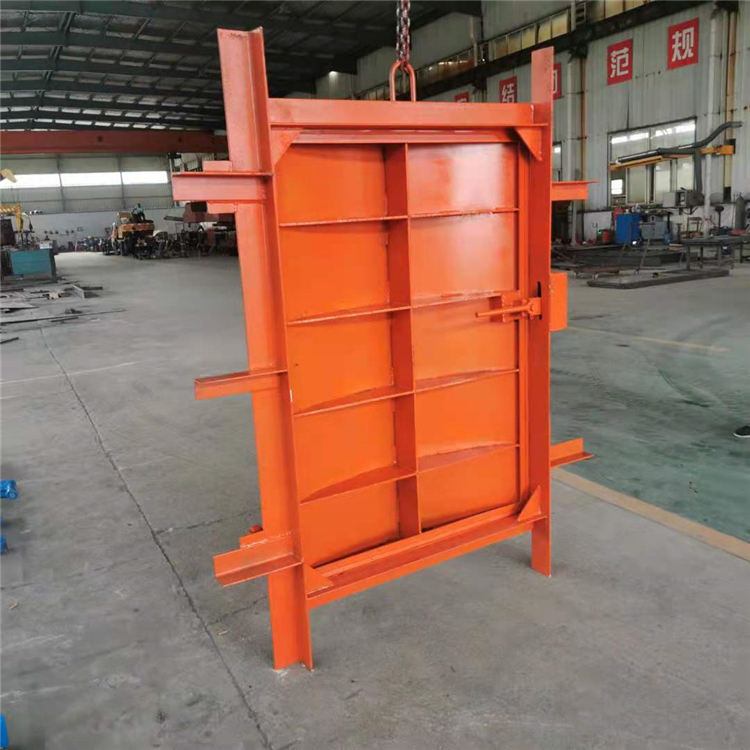

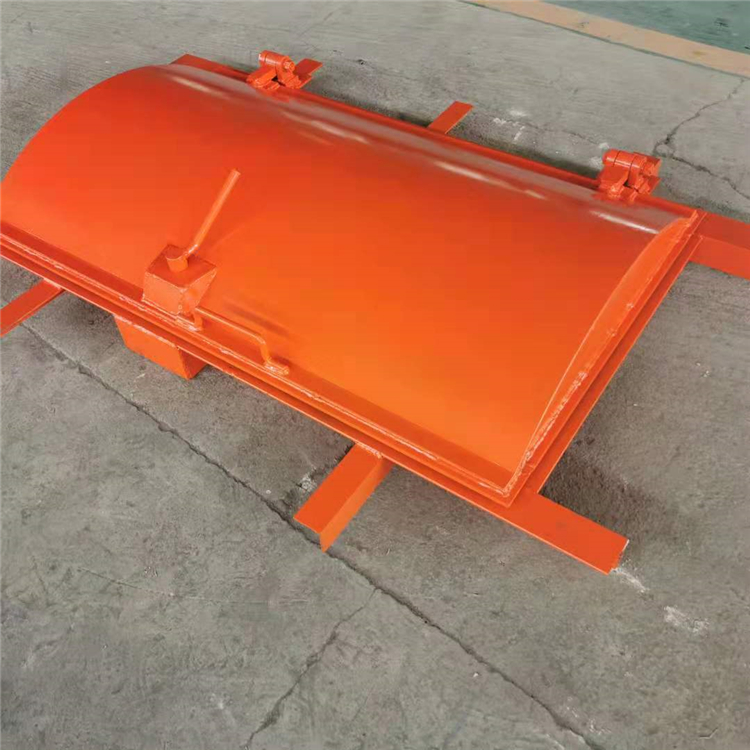

门扇：一般由弧形壳板、井字筋板、槽钢圈梁组焊而成，这种结构设计能有效分散冲击波的力量。

闭锁装置：通常设置 2 组，一组为手柄转动式的闭锁轴，用于正常关闭；另一组为紧急闭锁装置，当冲击力大于 294N 时，可瞬间使门与门框紧闭，防止门反弹。

铰页：下铰页采用单向推力球轴承支撑，中间采用弹簧折页，确保门能自动关闭。

通风活门装置：门扇上部装有三组通风活门装置，活门底板开有三组共 18 个直径 122mm 的通风孔，活门板外部装有自动张开 12 度角的活门悬板。

二、工作原理

正常情况下，通风活门可根据井下爆破材料库需要风量和总回风道负压值，通过调节活门悬板的张启角度进行微调，满足通风需求。当库内发生爆炸时，冲击波经过衰减后，余压只要大于 20KPa 时，活门悬板受压在 3-8s 内自动关闭，与外界隔离，阻止爆炸抗冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散。

三、产品特点

抗冲击能力强：能承受较高的冲击波压力

密封性能好：采用 “9” 字形截面橡胶条密封，能有效防止有毒气体泄漏。

自动关闭功能：借助弹簧折页和单向推力球轴承支撑的下铰页，门在开启后能自动关闭，确保在紧急情况下能及时封闭硐室。
