抗冲击波活门结构组成

一、结构组成

门框：为不等边角钢组焊框架构件，在巷道施工中需提前预埋好。

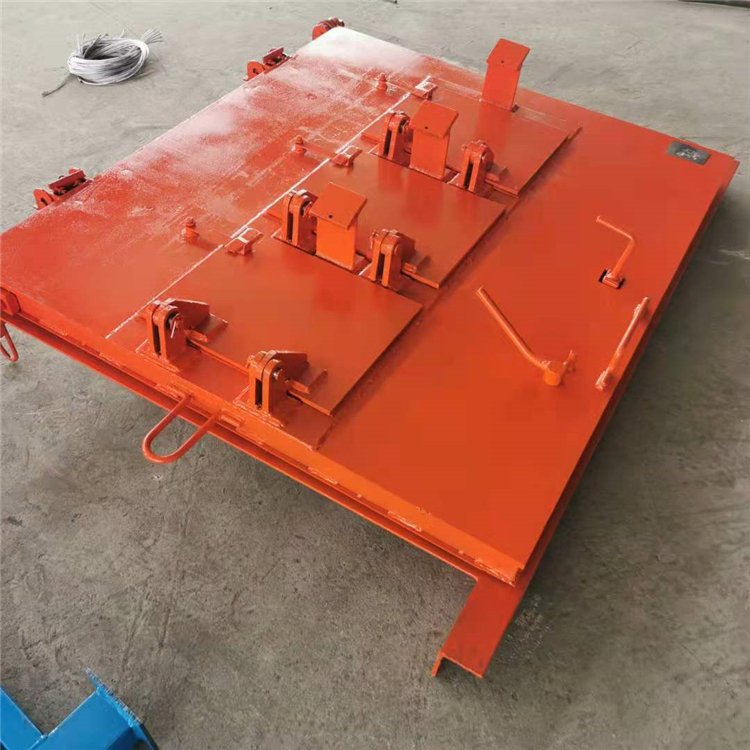

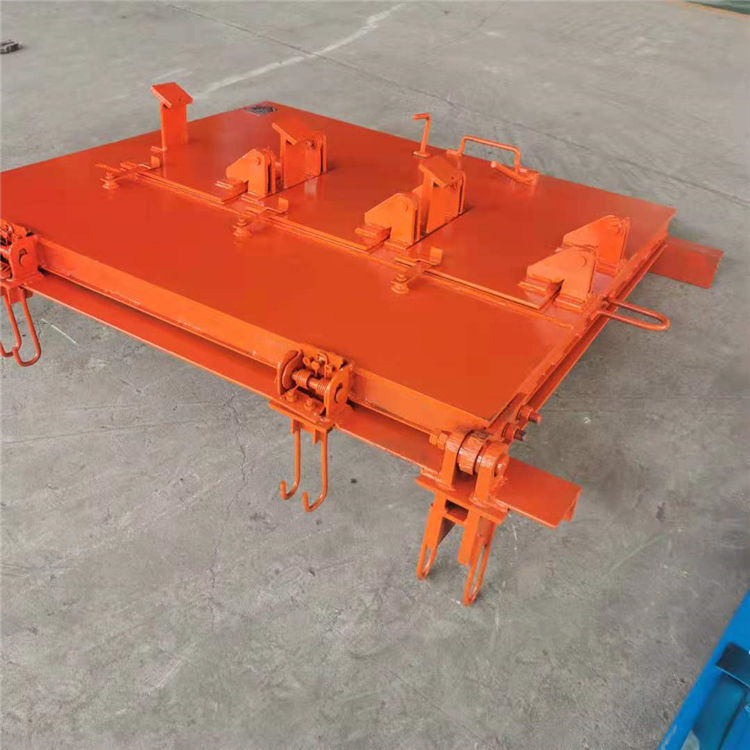

门扇：门扇面板通常由两层 14mm 厚的冷轧板叠加而成，有的还会在此处再次焊接一层 Q235 钢板，形成双重保护，以增强活门处的抗压能力。门扇上部装有三组通风活门装置，在活门底板开有三组共 18 个直径 122mm 的通风孔，活门板外部装有自动张开 12 度角的活门悬板。

闭锁装置：设置 2 组，一组为通常关闭用的闭锁轴、手柄转动式；另一组为紧急闭锁装置。当冲击力大于 294N 时，瞬间门与门框紧闭，压缩密封圈，锁头进入锁芯，拨动双片弹簧，制动闭锁，防止门反弹，拨动外钥匙手柄即可解除闭锁。

铰页：下铰页采用单向推力球轴承支撑，中间采用弹簧折页，确保门能自动关闭。

二、工作原理

正常情况下，可根据井下爆破材料库需要风量和总回风道负压值，确定通风活门组数，并通过调节每组活门悬板的张启角度进行微调，以满足最佳通风量。当库内一旦发生爆炸，冲击波经过衰减后，余压只要大于 20KPa 时，活门悬板受压会在 3-8s 内自动关闭，与外界隔离，阻止爆炸抗冲击波及爆炸产生的火焰、有毒气体向外部巷道扩散，让其由总回风道排出。

三、产品特点

抗冲击能力强：能承受 2500KPa 的抗冲击波压力，有效保护井下设施和人员安全。

风量调节灵活：通过通风活门装置，可根据实际需求灵活调节库房通风量，满足不同工况下的通风要求。

密封性能良好：采用 “9” 字形截面橡胶条密封，能确保在正常使用和遭受冲击时都具有良好的密封性，防止有害气体泄漏。

自动关闭功能：无论是在正常关闭还是遇到冲击时，门都能依靠相关装置实现自动关闭，提高了设备的可靠性和安全性。

四、安装与维护

安装要求：安装时需先整理并测量巷道口的宽度和高度，保证防爆门整体（包括预埋件）能放入。安装后应铅直平整，开启灵活。安装好后将防爆门关闭，把挡杆放置在门框两侧的固定架上，并在外侧门的下方用沙石或土将门掩埋 10 厘米左右。

维护要点：凡有防锈料脱落或碰掉处均应随时补涂；密封橡胶条如有损伤或脱胶应及时更换或粘接，密封条更换期一般为 2 年左右；门枢转动部分如有锈蚀应擦洗干净并重新涂油。
