平板式防水闸门结构组成有哪些

一、产品概述

平板式防水闸门为矿井井下关键治水安全设备，遵循 MT/T788、AQ2061 矿山安全标准生产，门扇整体平直钢板加强结构，主要布置在井底车场、分区巷道、水泵房通道。正常生产时开门通车过人；井下突发透水、老空涌水时快速关闭闸门，隔绝涌水漫延，保护泵房、机电硐室与采掘区域安全，是煤矿、金属矿山分区治水必备安防产品。

二、结构组成

预埋门框：采用加厚槽钢、工字钢焊接框架，45° 斜面密封止口，整体预埋巷道混凝土硐体内，锚筋锚固围岩，抗水压、抗围岩挤压变形，可按需加装抗地压调节底座。

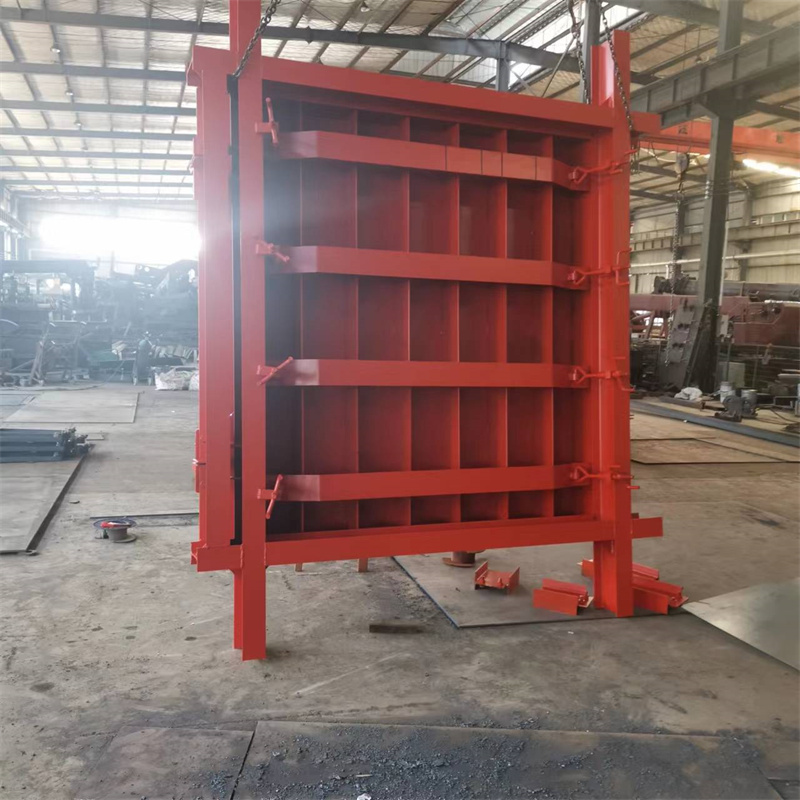

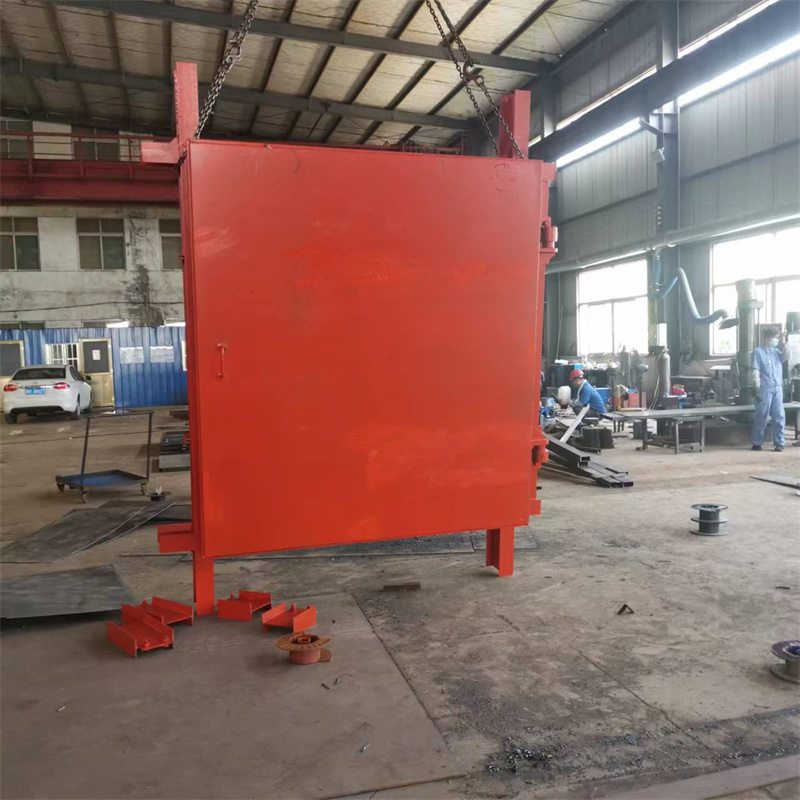

平板门扇：整块钢板搭配井字型纵横加强筋焊接成型，板面平整刚性足，不易鼓包变形；小门款可集成检修观察密闭小门。

止水密封装置：门框斜面镶嵌耐磨耐腐橡胶止水条，依靠丝杠压紧实现斜面贴合密封，承压状态下滴水不漏。

锁紧启闭机构：标配多组丝杠手轮压紧装置，可选电动、液压、气动驱动锁紧；闸门闭合后多点同步顶紧胶条密封。

配套附件：门前拦污篦门（阻挡矸石杂物卡门）、活动可拆卸轨道（正常通车铺设，关闸前拆除）。

三、产品特点

结构简约，性价比高

平板构造加工便捷，生产成本低于弧形防水闸门，交货周期短，中小型矿井首选。

密封可靠、承压稳定

斜面压紧式密封结构，多点丝杠均匀施压，额定承压工况下无渗水、滴水，防水性能符合矿安验收标准。

启闭灵活、应急便捷

基础款手摇人工启闭，断电无动力条件下可手动关闸；自动化配置可远程电控 / 液压一键启闭，突水险情快速闭合。

防腐耐用、适配井下环境

门扇整体喷砂除锈 + 防腐防锈喷涂，止水胶条耐井下淋水、酸性矿水腐蚀，潮湿巷道使用寿命长。

安装维护简单

平直门扇检修、更换密封条方便，门框预埋标准化，现场安装施工难度低。
