立风井防爆门的主要结构有哪些？

产品主要结构

立风井防爆门由防爆盖、返风装置、重锤装置及注油小井等部件组成。

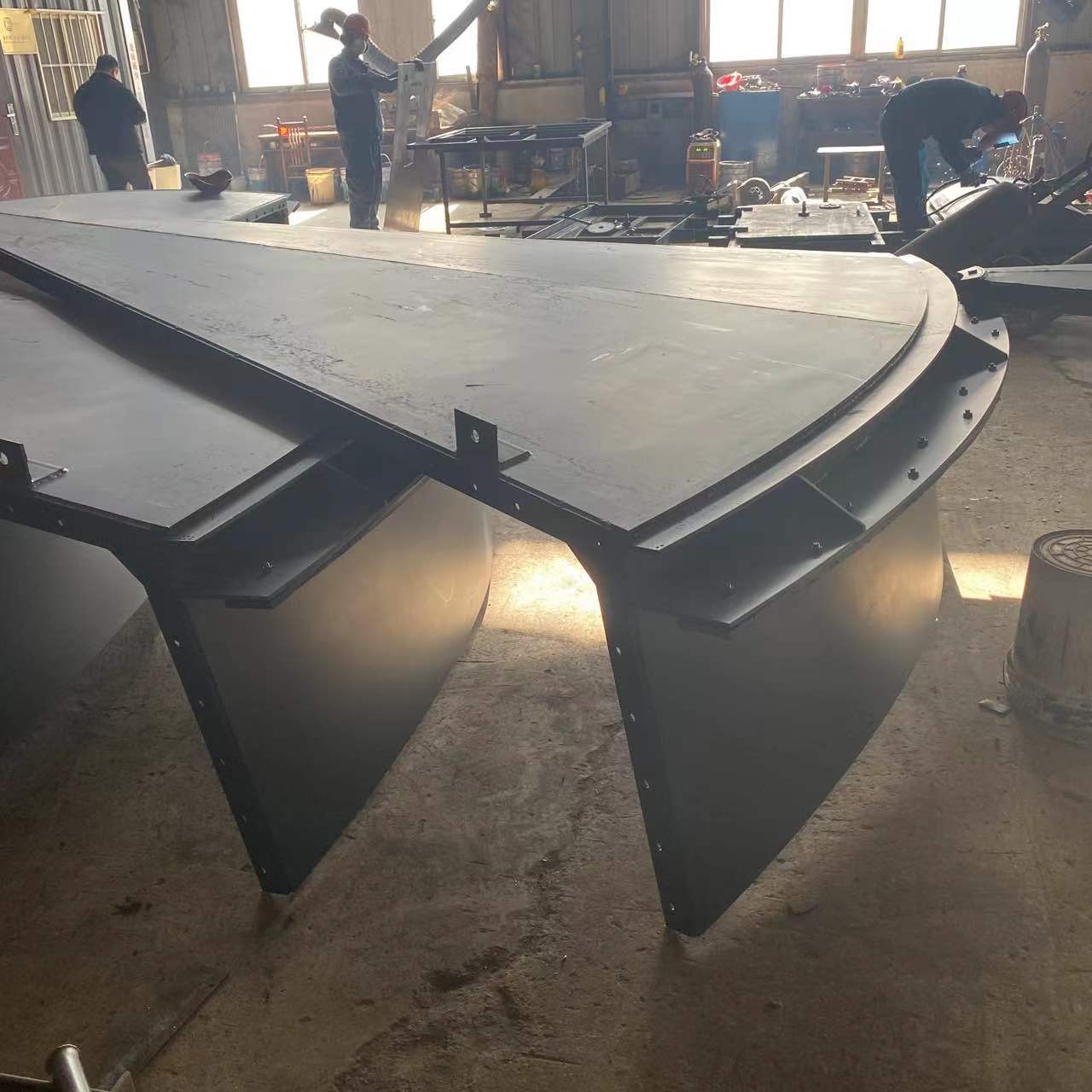

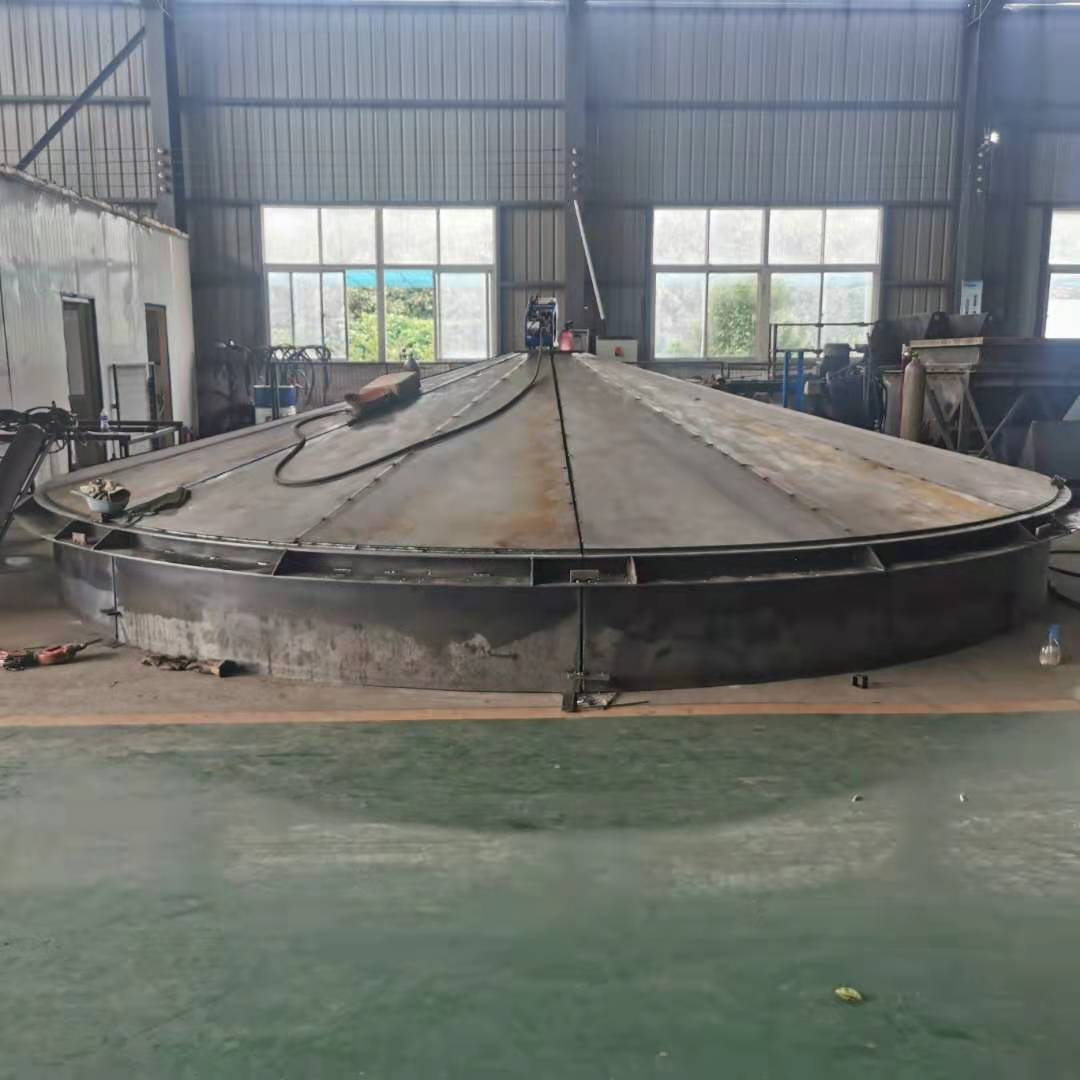

1.防爆盖：每部分采用锥角30°的截锥形圆锥壳体顶盖结构，圆筒形立壁及外密封圈等三部分焊接为一体。由于门体较大，将门体分别分为四块（用于井筒直径φ3米∽φ4.5米）和八块（用于井筒直径φ5米∽φ7米）两种组合方式。块与块之间的联接采用角钢搭接并夹以胶垫（立壁部分用石棉垫）用螺栓紧固。

2.反风装置为压板式钢板焊接件。每台个数为四个或八个。套在锁口盘预埋螺栓上。返风时，将横梁提起转90°，使一端压在门体上，另一端压在预埋在锁口盘面的钢板上，在上紧螺母即可。

3.重锤装置由支架、滑轮、重锤、滑轮罩组成。重锤的配重按以下原则考虑：当风机听风时，门能自动打开；门关闭时要取下一定数量的重锤块才能使门体复位。重锤的行程分别按门的开启高度为1米（用于井筒直径φ3米∽φ5米）和1.5米（用于井筒直径φ5.5米∽φ7米）来确定。为了不使支架过高，重锤块的直径按门的大小不同分别选用φ360毫米（用于井筒直径φ3米∽φ5米）及φ450毫米（用于井筒直径φ5.5米∽φ7米）两种规格，每个防爆门设四组重锤。

4. 注油小井是为观察密封油或水位变化情况和补充油而设置的。注油小井设有金属油圈及盖板，并设有一游标以便控制油位。

5.防爆门密封方式采用钢板组焊外圈固定δ15橡胶板密封。
